幕墙性能设计指标及保证措施有哪些?

2019-01-10 11:41:10

幕墙性能设计主要指标包括以下九个方面:

抗风压性能/水密性能/气密性能/热工性能/空气声隔声性能/平面变形性能/耐撞击性能/光学性能/承重力性能(以上由国家标准《建筑幕墙》GB/T21086-2007规定)。

1、幕墙抗风压性能

◆抗风压性能分级(kpa)

中东幕墙

◆考虑当地地区100年一遇基本风压0.45kN/㎡,幕墙工程中抗风压性能达到1级。

◆幕墙工程中按照《玻璃幕墙工程技术规范》及《建筑结构荷载规范》对风荷载标准值进行了计算,铝型材龙骨相对挠度≤L/180。对所有幕墙中的受力构件进行了详细分析计算,以保证幕墙工程中在阵风袭击下不受损坏,保证安全。

2、幕墙水密性能

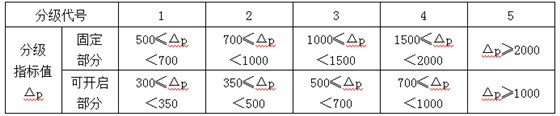

◆水密性能分级(Pa)

中东幕墙

◆在玻璃幕墙设计中采用等压腔原理防水。幕墙采用双道密封,密封性能好,形成可靠密封系统,石材幕墙采用密封胶密封。水密性能达3级。

3、幕墙气密性能

◆开启部分气密性能分级指标qL(m3/m.h)

中东幕墙

◆幕墙整体(含开启部分)气密性能分级指标qA(m3/m.h)

◆在幕墙工程中玻璃幕墙设计中,采用胶条双道密封,能有效的满足幕墙工程中幕墙的使用要求。气密性能达2级。

4、幕墙热工性能

◆传热系数分级(W/m2.K)

中东幕墙

◆幕墙工程中在幕墙设计中,根据功能要求选择材料,由于玻璃为中空玻璃,实体墙部位采用了单独的保温岩棉板进行保温设置,它可有效地阻碍热交换量,故保温性能较好。保温性能6级。

5、幕墙空气声隔声性能

◆空气声隔声性能分级指标Rw(dB)

中东幕墙

◆幕墙工程中外墙所用材料都能达到很好的隔音效果,幕墙玻璃采用中空玻璃,有很好的隔音作用(32dB以上)。

6、幕墙平面内变形

◆平面内变形性能分级指标γ

中东幕墙

◆在地震和大风作用下,建筑物各层之间产生相对位移时,幕墙构件就会产生水平方向的强制位移。由于在验算材料强度时,已按标准取用风荷载和地震力的组合效应,另外幕墙工程中玻璃幕墙设计为压板压紧连接方式,在地震或大风作用下,产生强制水平位移时,板块之间由缝隙的横竖缩缝,也起到避免型材在幕墙变形时互相挤压产生破坏,有较好的抗震能力。平面内变形性能可达5级

7、幕墙耐冲击性能

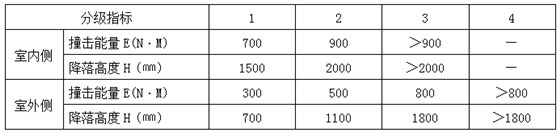

◆耐撞击性能用撞击力的运动值分级

中东幕墙

◆幕墙工程中玻璃幕墙采用钢化玻璃,有较好的耐冲击性能,石材也具有很好的耐冲击性能。因此幕墙具有很好的耐冲击性能。

8、幕墙光学性能

◆采光性能分级TT

中东幕墙

◆幕墙工程中玻璃幕墙的光学性能满足要求。

9、幕墙承重力性能

(1)幕墙应能承受自重和设计时规定的各种附件的重量,并能可靠地传递到主体结构。

(2)在自重标准值作用下,水平受力构件在单块面板两端跨距内的最大挠度不应超过该面板两端跨距的1/500,且应不超过3㎜。

◆幕墙工程中设计结构计算符合要求。

10、幕墙互换性设计

幕墙工程中幕墙系统,同规格板块间具有互换性。意外因素造成板块破坏,安装、更换方便、快捷。特别是对于同种规格的材料(如玻璃、石材等),尽量保持分格尺寸一致,在施工中保证材料在使用中的互换性强。
